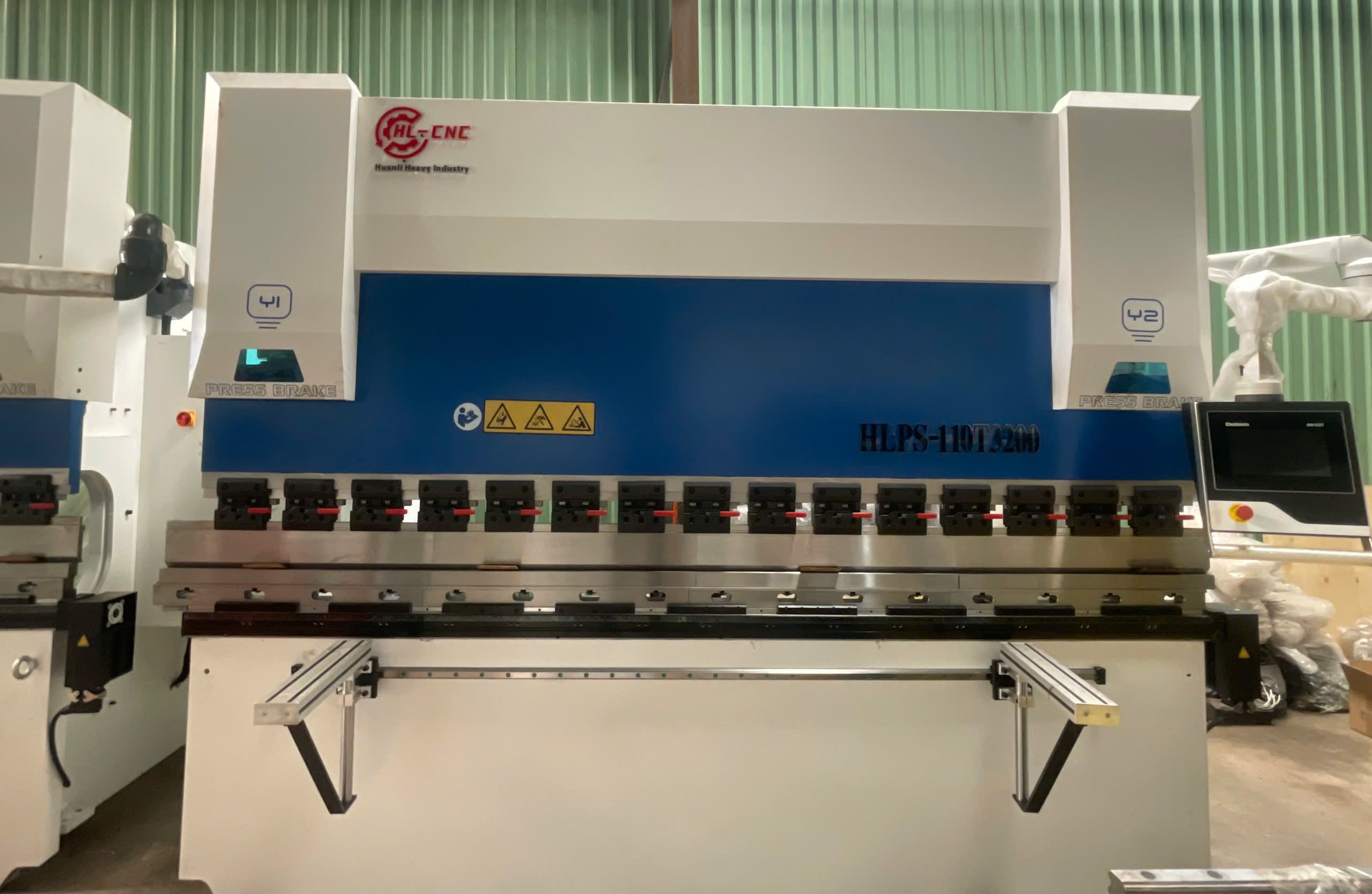

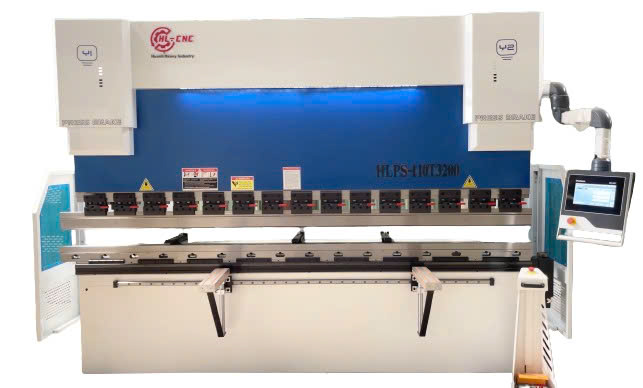

Máy chấn CNC HLPS‑110T/3200 kết hợp lực chấn 110 tấn và chiều dài làm việc 3.200 mm, lý tưởng cho uốn inox và thép tấm dày đến 25 mm. Hệ điều khiển Delem DA‑53T cùng xi‑lanh thủy lực servo Đức đảm bảo độ chính xác ±0,01 mm và hiệu suất cao. Khung máy gia cố, cơ cấu kẹp khuôn nhanh rút ngắn thời gian thay khuôn, tối ưu năng suất sản xuất.
Lực chấn 110 tấn, chiều dài uốn 3.200 mm – đáp ứng tốt nhu cầu uốn các loại thép tấm, inox dày và khổ lớn.
Hệ điều khiển CNC Delem DA‑53T (Hà Lan) – giao diện cảm ứng thông minh, dễ thao tác, hỗ trợ điều khiển đa trục.
Hệ thống thủy lực servo Rexroth (Đức) – vận hành êm ái, chính xác, độ bền cao.
Thước quang GIVI (Italy) – đảm bảo độ chính xác ±0,01 mm trong suốt quá trình chấn.

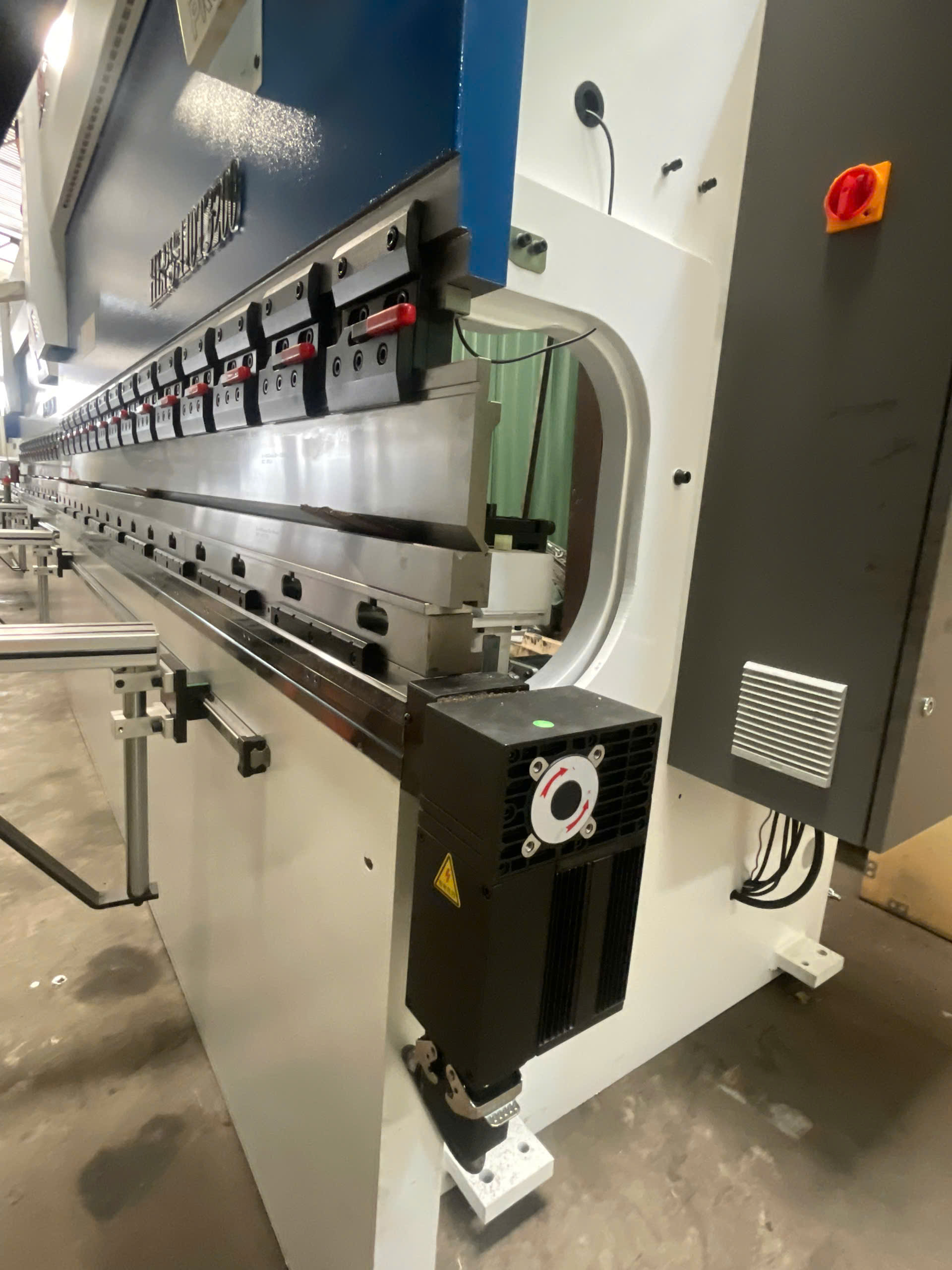

Cơ cấu kẹp khuôn nhanh – thay khuôn chỉ trong 30 giây, tối ưu thời gian và hiệu suất.
Khung máy xử lý ứng suất kỹ lưỡng bằng công nghệ ủ và phun bi – đảm bảo độ cứng vững, chống biến dạng khi làm việc liên tục.
| Thông số | Đơn vị | Giá trị |
|---|---|---|
| Áp suất danh định (Nominal force) | kN | 1100 |
| Chiều dài uốn (Bending length) | mm | 3200 |
| Khoảng cách giữa cột (Beam width) | mm | 2700 |
| Độ sâu hầu (Throat depth) | mm | 410 |
| Chiều cao lắp khuôn (Die height) | mm | 470 |
| Hành trình thanh trượt (Stroke) | mm | 200 |
| Độ chính xác định vị (Positioning) | mm | ±0.01 |
| Công suất động cơ chính (Motor) | kW | 7.5 |
| Trục X hành trình (Backgauge X) | mm | 600 |
| Tốc độ trục X | mm/s | 250 |
| Độ chính xác trục X | mm | ±0.01 |
| Trục R hành trình (Backgauge R) | mm | 125 |
| Tốc độ trục R | mm/s | 100 |
| Độ chính xác trục R | mm | ±0.01 |
| Hạng mục | Thông tin chi tiết |
|---|---|
| Bộ điều khiển CNC | Delem DA‑53T (Hà Lan), màn hình cảm ứng màu 10.1", hỗ trợ điều khiển 4+1 trục |
| Trục điều khiển | Y1, Y2, X, R (servo), tích hợp trục V bù võng tự động |
| Khung máy | Kết cấu hàn thép tấm dày, xử lý ủ và phun bi giảm ứng suất, độ cứng cao |
| Kẹp khuôn | Kẹp nhanh cơ khí kết hợp chêm bù biến dạng, thay khuôn trong 30 giây |
| Xi‑lanh thủy lực | Xi‑lanh Taifeng (Trung Quốc), phốt Parker (Mỹ), đồng bộ 2 bên |
| Van điều khiển | Servo proportional Rexroth (Đức) |
| Bơm dầu | Bơm cao áp hiệu PRECISE (Mỹ) |
| Thước quang | GIVI (Italy), độ chính xác ±0.01 mm |
| Backgauge (chặn sau) | Hệ trục X – R chạy bằng vít me bi + ray trượt tuyến tính + servo motor |
| Tủ điện | Linh kiện Schneider (Pháp), dây điện chất lượng cao chống nhiễu công nghiệp |
| Bộ lọc dầu thủy lực | Hiệu suất cao, lọc sạch tạp chất giúp tăng tuổi thọ hệ thống thủy lực |
Máy sử dụng bộ điều khiển Delem DA‑53T (Hà Lan) với màn hình cảm ứng TFT 10.1". Giao diện trực quan, hỗ trợ lập trình đa trục (Y1, Y2, X, R, V), tích hợp thư viện khuôn/vật liệu, tự động tính toán và bù võng. Đáp ứng cả vận hành thủ công và tự động.
Trang bị xi‑lanh Taifeng (Trung Quốc), phốt Parker (Mỹ), van servo Rexroth (Đức). Hoạt động đồng bộ hai bên qua thước quang, đảm bảo hành trình ổn định, áp suất lớn và độ chính xác cao trong quá trình chấn.

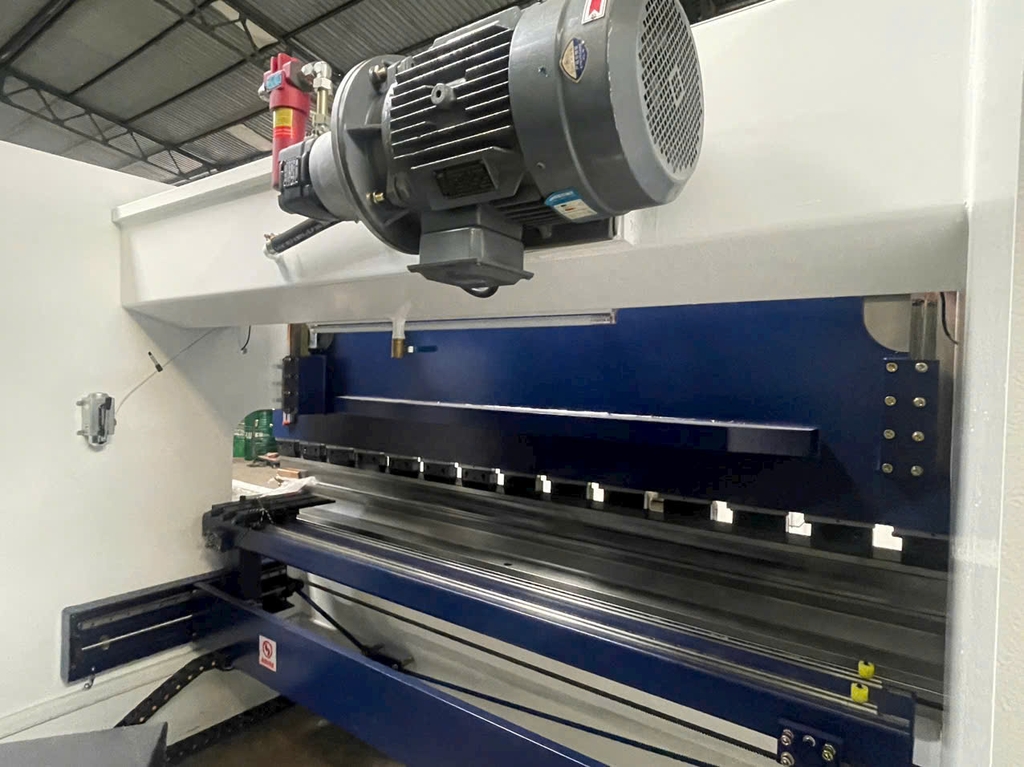

Máy sử dụng bơm dầu PRECISE (Mỹ) có độ ồn thấp và áp suất ổn định. Kết hợp với động cơ chất lượng cao giúp hệ thống thủy lực hoạt động mạnh mẽ, bền bỉ và tiết kiệm điện.

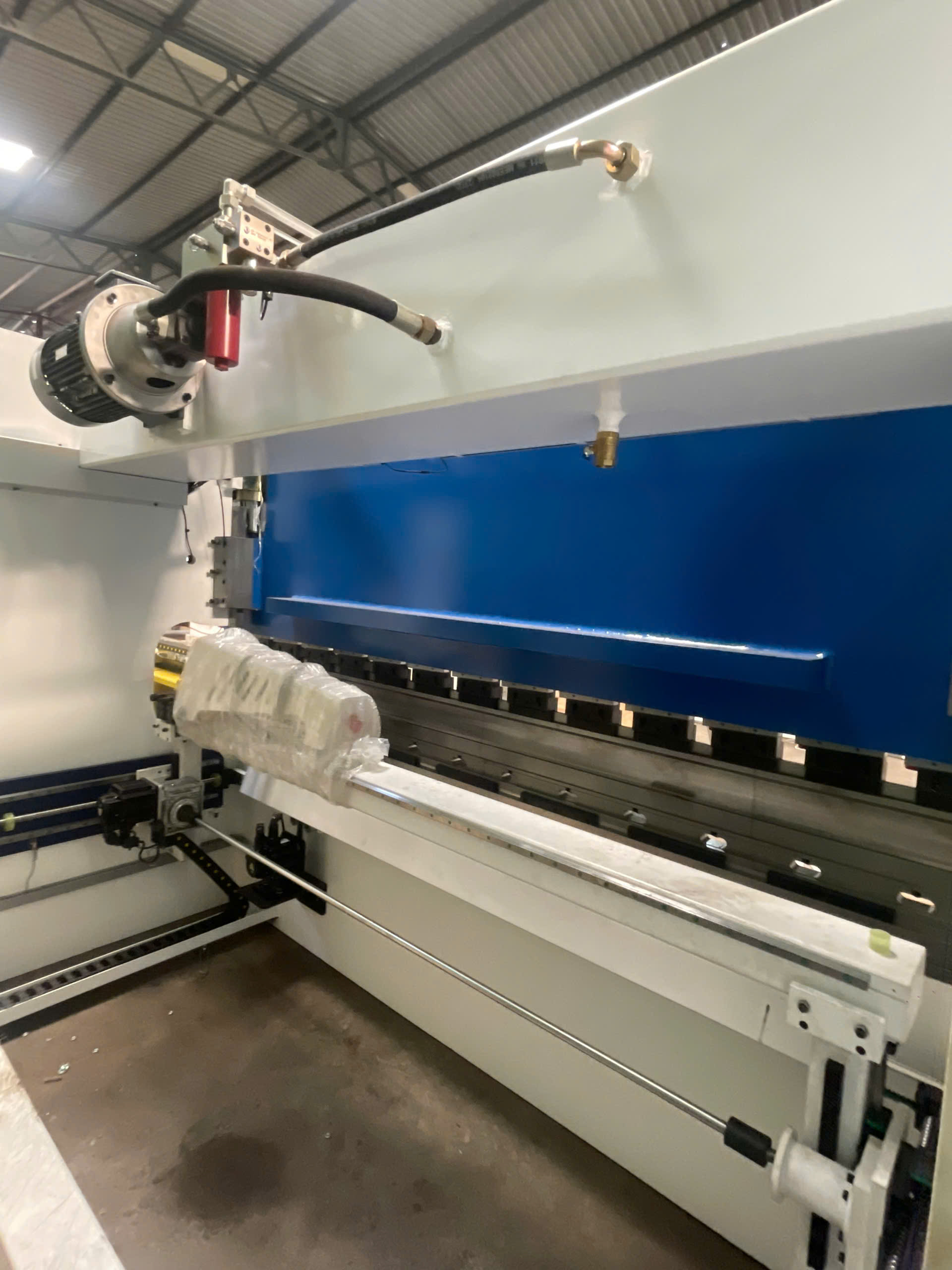

Sử dụng bộ cữ X – R điều khiển tự động, vận hành bằng vít me bi, ray trượt tuyến tính và motor servo. Cấu trúc đồng bộ bằng bánh răng nghiêng, cho phép cữ chạy ổn định, định vị chính xác đến ±0.01 mm.
Tích hợp thiết bị điện Schneider (Pháp) cùng hệ thống dây dẫn cao cấp chống nhiễu. Cấu trúc tủ tối ưu, dễ bảo trì và đảm bảo an toàn khi vận hành trong môi trường công nghiệp.
Máy có hệ thống bù võng tự động theo thời gian thực, giúp điều chỉnh độ võng của dầm khi chấn tấm dài. Đảm bảo phân bố lực đều, duy trì độ chính xác và độ cong đồng đều trên toàn chiều dài tấm.
Trang bị chày cối chấn tiêu chuẩn bằng thép hợp kim tôi cứng. Kẹp khuôn nhanh kiểu cơ khí, có tích hợp chêm bù biến dạng. Thay khuôn dễ dàng chỉ trong 30 giây, giúp rút ngắn thời gian setup và tăng năng suất.
Công nghiệp inox và thép tấm: chế tạo tủ bếp, tủ điện, vỏ máy, linh kiện kiến trúc, lan can, cầu thang inox.
Sản xuất thùng bồn, vỏ bồn cho ngành hóa chất, thực phẩm, dược phẩm.
Gia công cơ khí chính xác: chi tiết máy, khung sườn, phụ kiện công nghiệp.
Chế tạo kết cấu thép: dầm, bản mã, chi tiết kết cấu công trình.
Sản xuất sản phẩm nội thất: chân bàn, khung ghế, giá kệ inox.
