Trong gia công kim loại tấm, dao cối chấn (punch & die) quyết định trực tiếp chất lượng, độ chính xác và năng suất của quá trình uốn trên máy chấn thủy lực hoặc CNC. Bài viết này đi sâu khái niệm, vai trò, phân loại chi tiết (dao tiêu chuẩn, R, C-ngỗng, cổ ngỗng đặc biệt, góc nhọn, chữ Z), các công nghệ uốn (air bending, bottom bending, coining, 3-point bending), cấu tạo máy và dụng cụ liên quan (khung, back-gauge, crowning, hệ kẹp), quy trình chọn dao cối theo vật liệu, độ dày, góc uốn, lực chấn và chiều dài chấn, cùng hướng dẫn bảo dưỡng, lắp đặt và gợi ý nhà cung cấp uy tín.

1. Khái niệm và vai trò của dao cối chấn

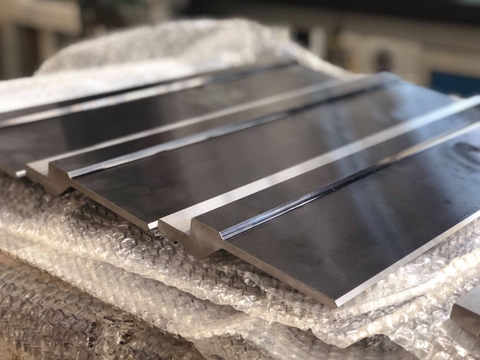

Dao cối chấn là bộ dụng cụ đầu đột (punch) và khuôn (die) gắn trên máy chấn, dùng lực ép để uốn, tạo rãnh hoặc làm phẳng tấm kim loại mà không cần gia nhiệt ngoài. Trong mọi công đoạn uốn, chỉ có punch & die chạm vào chi tiết, do đó chúng quyết định độ chính xác góc, độ bóng bề mặt và độ bền của chi tiết.

1.1 Tại sao dao cối chấn quan trọng?

Chất lượng sản phẩm: Punch & die xác định góc uốn, bán kính cong và bề mặt chi tiết sau uốn.
Năng suất: Công cụ phù hợp giảm thiểu thời gian gá đặt, điều chỉnh và tái lập trình.
Tuổi thọ máy: Tooling chính xác giảm lực va đập không mong muốn, bảo vệ khung và xi lanh.

2. Phân loại chi tiết dao cối chấn

Tùy vào hình dạng uốn và yêu cầu kỹ thuật, punch & die được chế tạo với nhiều profile khác nhau.

Loại	Ứng dụng chính	Đặc điểm	Ví dụ thương hiệu
Tiêu chuẩn (Standard)	Uốn vuông, hộp, chi tiết đơn giản	Punch thẳng, die V tiêu chuẩn	JFY, Yawei
Bán kính R (Radius)	Uốn cong bán kính lớn	Die rộng, bán kính R từ R1t–R5t	Amada, Trumpf

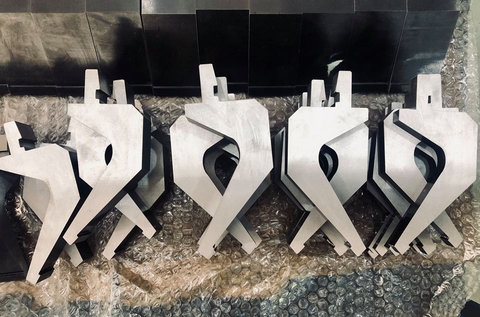

C-ngỗng (Gooseneck/C)	Uốn sâu, chi tiết hộp sâu	Punch cổ hẹp, tránh va chạm khung	Komatsu, Amada
C-ngỗng đặc biệt	Hình khép kín, profile phức tạp	Thiết kế theo yêu cầu, lỗ mở lớn	Chế tạo theo đơn đặt hàng
Góc nhọn (Sharp Angle)	Uốn góc nhỏ (<90°), chi tiết tinh xảo	Góc punch 26°–30°, die tương ứng	LVD, Trumpf
Chữ Z (Z-bend)	Uốn 1 lần hình chữ Z	Punch & die profile chữ Z, tiết kiệm bước gá	Yawei, JFY

3. Công nghệ uốn kim loại trên máy chấn

3.1 Air bending (uốn khí)

Punch ép chi tiết vào die nhưng không tiếp xúc hoàn toàn; góc uốn tùy biến theo độ sâu ép. Phổ biến nhất nhờ linh hoạt và yêu cầu lực chấn thấp nhất.

3.2 Bottom bending (uốn đáy)

Punch ép đến đáy die, chi tiết tiếp xúc hoàn toàn với die, cho góc chính xác cao hơn air bending, đòi hỏi lực chấn lớn hơn.

3.3 Coining (dập khuôn)

Punch & die ép chi tiết với lực rất lớn để chi tiết sao chép chính xác profile, sai số góc có thể đạt ±0.01°; dùng cho chi tiết yêu cầu siêu chính xác.

3.4 Uốn 3-điểm (Three-point bending)

Die giữa (center die) được điều khiển CNC, tiếp xúc với chi tiết tại điểm trung tâm, tối ưu cho profile phức tạp và nhiều góc uốn khác nhau.

4. Cấu tạo máy chấn và dụng cụ liên quan

4.1 Khung máy (Frame)

H-beam: Cứng vững, chịu lực lớn, tối ưu cho công suất cao.
C-frame: Dễ tiếp cận phôi, phù hợp máy công suất nhỏ – vừa.

4.2 Back-gauge

Hệ thống định vị phôi phía sau, có thể 2–6 trục (X1, X2, R, Z…) do CNC điều khiển, đảm bảo độ lặp lại cao.

4.3 Crowning & Deflection Compensation

Máy có thể trang bị crowning cơ khí hoặc thủy lực để bù võng khung, đảm bảo độ sâu die đồng đều suốt chiều dài.

4.4 Hệ thống kẹp (Clamping)

Manual clamp: Giá rẻ, độ chính xác vừa phải.
Pneumatic/hydraulic clamp: Thay nhanh, định tâm chính xác.

4.5 Chi tiết punch & die

Vật liệu: Tool steel SKD11, độ cứng 60–69 HRC cho die.
Kiểu rãnh die: V, T-slot, multi-V (Double-V, Four-way).
Gá đột/khuôn: Giá đỡ punch, giá đỡ die, chốt định vị, kích thước chuẩn ANSI hoặc DIN.

5. Quy trình lựa chọn dao cối chấn

Bước	Yếu tố	Tiêu chí
1	Vật liệu & độ dày	Xác định giới hạn đàn hồi, độ giòn; chọn die có bán kính R phù hợp với độ dày (R≈1–5t)
2	Góc uốn & bán kính	Chọn punch góc nhọn (26°–30°) hoặc punch R; die tương ứng
3	Lực chấn cần thiết	Tính tonnage = k × L × t² (k phụ thuộc vật liệu); đảm bảo máy đủ lực; chọn die chịu lực cao ≥ 65 HRC
4	Chiều dài chấn	So sánh với chiều dài bàn máy; kiểm tra khoảng cách giữa cột (throat depth)
5	Công nghệ uốn	Air/Bottom/Coining/3-point theo độ chính xác yêu cầu
6	Hệ kẹp & back-gauge	Đảm bảo punch & die lắp chuẩn, back-gauge đúng trục; chọn 4–6 trục cho chi tiết phức tạp
7	Chi phí vs tuổi thọ	So sánh giá Amada/Komatsu (cao, bền) với JFY/Yawei (giá tốt)
8	Thử nghiệm & điều chỉnh	Chạy thử, đo góc, hiệu chỉnh crowning hoặc chương trình CNC

6. Bảo dưỡng và kiểm tra định kỳ

Sharpening: Mài gọt khi bán kính punch mòn >0.01″ để duy trì độ chính xác.
Thay dầu & lọc thủy lực: Mỗi 1.000–2.000 giờ vận hành; lọc 10–25 µm.
Tra mỡ ray dẫn hướng: Hàng tuần để giảm ma sát.
Kiểm tra xi lanh & van: 3 tháng/lần, phát hiện rò rỉ.
Siết bulong & vệ sinh: Hàng tháng, loại bỏ vụn phôi.
Kiểm tra hệ kẹp: Đảm bảo punch & die không trượt khi chấn.

7. Nhà cung cấp và thương hiệu uy tín

Thương hiệu	Ưu điểm	Nhà phân phối gợi ý
Amada	Hardness 65–69 HRC, dung sai ±0.02 mm, interchangeable	VNTECH, Amada Vietnam
Komatsu	Công nghệ Nhật Bản, giao diện CNC thân thiện, độ bền cao	Konatsu Press dealers
Trumpf	Servo-electric, tiết kiệm năng lượng, độ chính xác ±0.03°	Trumpf Vietnam
Wila	Crowning tích hợp, auto-clamp, precision tooling	RMT US, Wila partners
JFY/Yawei	Giá cạnh tranh, phổ thông cho xưởng vừa & nhỏ	Thietbivntech.vn

8. Kết luận

Lựa chọn và sử dụng đúng dao cối chấn không chỉ đảm bảo chất lượng chi tiết kim loại tấm mà còn tối ưu năng suất, giảm chi phí vận hành và kéo dài tuổi thọ máy chấn. Từ việc hiểu rõ phân loại punch & die, công nghệ uốn, cấu tạo máy đến quy trình chọn và bảo dưỡng định kỳ, bạn đã có một hướng dẫn toàn diện để đưa ra quyết định đầu tư dụng cụ phù hợp nhất với nhu cầu sản xuất. Khi mua, hãy ưu tiên các thương hiệu uy tín, đồng thời kiểm tra chứng chỉ chất lượng và khuyến cáo bảo dưỡng để đạt hiệu quả cao nhất.
